| Projekt Zusatzinstrumente |
|
|
|
|
Hallo zusammen.
Wollte euch mal kurz mein neues Projekt vorstellen.
Ich wollte gerne Werte wie Öldruck, Öltemperatur, Ladedruck und so weiter auf Zusatzinstrumenten dargestellt haben. Vorher hatte ich die Autogauge Stepper Instrumente, die jedoch sehr groß waren und somit zu viele Platz weg nahmen.
Mein Ziel war es Öldruck, Öltemperatur, Wassertemperatur, Ladedruck, Benzindruck und Boardspannung auf ein kleines Display zu bekommen.
Die Steuerung basiert auf einem Atmega8-Board. Die Software habe ich selber geschrieben.
Die Sensoren lese ich mit Hilfe von Spannungsteilern aus, für welche ich ebenfalls selber eine Platine entworfen habe.
Da die Sensoren (Druck und Temperatur) nicht linear sind und keine Firma ein Datenblatt versenden wollte, habe ich die Sensoren selber ausgemessen und ein Datenblatt mit der entsprechenden Funktionen gefertigt.
Desweiteren werden Maximalwerte abgespeichert und es ist auch möglich Warntöne bei kritischen Werten auszugeben.
Eine sehr helle Öldrucklampe habe ich auch mit angeschlossen, der Schaltwert kann natürlich variabel eingestellt werden. (Öldrucklampe im Armaturenbrett)
Die Messwerte kann ich mir übrigens per USB-Anschluss auch auf dem PC anzeigen lassen.
Der Öldrucksensor wurde vor den linken Turbo und der Temperatursensor in die Sandwichplatte von dem thermostatgesteuerten Ölkühler, vom Jörg eingeschraubt.
Ladedrucksensor habe ich an die Ausgleichsbrücke angeschlossen und für den Benzindrucksensor habe ich ein T-Stück hinter den Benzinfilter gesetzt.

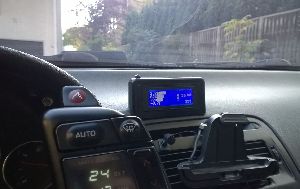

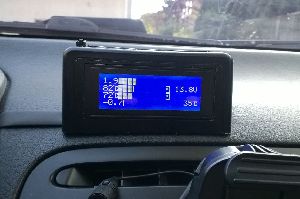

Auf den Bildern seht ihr in der obersten Zeile den Öldruck, links einmal als Zahl in Bar dargestellt und rechts daneben fängt ein Balkendiagramm an.(1Kästchen = 0,5 Bar)
In der zweiten Zeile ist die Öltemperatur mit einem Balkendiagramm von 50°C bis 150°C.(1Kästchen = 10°C). Rechts neben dem Balkendiagramm ist die Boardspannung.
In der dritten Zeile ist die Wassertemperatur ebenfalls mit einem Balkendiagramm jedoch von 40°C bis 140°C dargestellt. Rechts daneben folgt nächste Woche der Benzindruck, sobald der Sensor da ist.
In der letzten Zeile ist der Ladedruck angezeigt. Wenn der Ladedruck hoch geht, ist ebenfalls ein Balkendiagramm zu sehen. Rechts sieht man dann noch die CPU-Temperatur von dem Board.
Man kann auf dem Display auch zwischen mehreren Seiten wechseln, es gibt also noch genügen Möglichkeiten andere Sachen wir Abgastemperatur, Ansaugtemperatur, Uhrzeit(Funkgesteuert) usw. anzuzeigen.
|
| Beitrag vom 31.10.2015 - 11:02 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
| 3710 Beiträge - Z-Forengott
|
 |
|
Hallo,
das hättest etwas einfach und schöner haben können, sorry
http://www.arkdesignusa.com/mfd
GruZZ
steve
 |
| Jeder sollte einen D-Z-F-D haben |
|
| Beitrag vom 01.11.2015 - 07:48 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
|
|
Und selber machen macht manchmal auch mehr Spass als kaufen ...
Dann is das au schöner
Gruß
Molan
|
| Beitrag vom 02.11.2015 - 09:23 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
| 3710 Beiträge - Z-Forengott
|
|
|
Genau ... und als nächstes nimmst dir einen Alublock und schnitzt dir den Kopf selber :-)
|
| Jeder sollte einen D-Z-F-D haben |
|
| Beitrag vom 02.11.2015 - 19:29 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
Administrator
1604 Beiträge - Z-Forenlegende
|
 |
|
Wenn Steve seine selbstgebauten Teile aus dem Motorraum entfernt sieht es ganz schön aufgeräumt auf. Wobei es diese Teile nicht so auf dem Markt zu kaufen gibt.
Gruß
Michael
|
| Beitrag vom 03.11.2015 - 06:19 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
| 3710 Beiträge - Z-Forengott
|
|
|
Ich finde es schon klasse wenn jemand was selber baut. Gerade wenn es nix fertiges gibt bleibt ja nix anderes übrig. Displays oder MFD Geräte gibt es ja schon seit Jahren genug.
Apexi multichecker
gab es schon vor über 10Jahre. Ich glaube Ladedruck konnte er aber nicht anzeigen.
http://www.240sx.org/faq/articles/apex.htm
Apexi 3Din
http://www.apexi-usa.com/store/electronics/din3-me...splay.h tml
Ark MFD
Greddy eTouche
http://www.greddy.com/products/electronics/informeter/
und mit Sicherheit noch ein paar mehr.
GruZZ
steve
|
| Jeder sollte einen D-Z-F-D haben |
|
| Beitrag vom 03.11.2015 - 07:55 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
|
|
Hallo Molan , hallo Micha.
Vielen Dank, für eure verteidigenden Worte  .
Hallo Steve.
Mein Ziel war es ja, einfach alle Messwerte auf einen Blick darzustellen, ohne das ich auf einem Display mehrmals umschalten muss oder ein riesen "Mäuse-Kino" verbaut habe.
Das Display würde sögar in die Uhrhalterung passen, sodass der Innenraum kaum von der Originaloptik abweichen würde.
Ich fande es bloß eine gute alternative zu den herkömmlichen Rundinstrumenten und auch zu den Displays von ARKDesign. Ist ja alles geschmacksache. .
Liebe Grüße
Matthias
|
| Beitrag vom 05.11.2015 - 09:28 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
| 3710 Beiträge - Z-Forengott
|
|
|
Sersn,
klar ist es Geschmackssache
Ich dachte nur, du kennst die alternativen nicht.
Wenn du schon bastelst ..... ich wäre an einem FullDisplay im Amaturenbrett interessiert.
So ein 2:1 (20cm x 10cm). So in der art wie beim neuen TT. Sowas wäre cool :-)
GruZZ
steve
|
| Jeder sollte einen D-Z-F-D haben |
|
| Beitrag vom 06.11.2015 - 06:36 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
|
|
Hallo Steve.
Das fände ich auch eine sehr gute Idee, ein Armaturenbrett zufertigen wie in dem neuen TT
Das Ansteuern eines HDMonitors und das Auswerten der Sensoren wäre meiner Meinung nach garnicht so kompliziert.
Einen kleinen 16:9 Monitor könnte man also auf jeden Fall verbauen und auch die TC-Talk-Oberfläche anzeigen lassen, nur wäre es ja schöner , wenn der Monitor die gleichen Maße wie das Tachoelement hätte. Dann sähe es auch aus wie beim TT.
Vielleicht gibt es ja eine Firma die solche maßgefertigte Monitore herstellt.
Liebe Grüße
Matthias
|
| Beitrag vom 06.11.2015 - 09:44 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
| 792 Beiträge - Scriptkiller
|
 |
|
Leute? Dieser Thread?
http://300zxtt.de/include.php?path=forum/showthrea...eadid=5 098
|
| Beitrag vom 06.11.2015 - 11:26 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
|
|
Hallo Steve.
Genau diesen Beitrag hatte ich letztens gesucht.
Du hast ja darmals auch mal das Bild gepostet, wo die Uhr durch ein LCD ersetzt wurde.
Es gab ja ein Paar die Interesse hatten. Wurde das Projekt umgestzt ?
Liebe Grüße
Matthias
|
| Beitrag vom 07.11.2015 - 10:23 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
| 792 Beiträge - Scriptkiller
|
|
|
Zitat
Original geschrieben von Matthias Z
Es gab ja ein Paar die Interesse hatten. Wurde das Projekt umgestzt ? |
Nö.
|
| Beitrag vom 09.11.2015 - 10:58 |
|
| Folgenden Benutzern gefällt das: |
|
|
|
|
|
|
Das ist schade.
aber möglich ist es auf jeden Fall !
|
| Beitrag vom 09.11.2015 - 20:04 |
|
| Folgenden Benutzern gefällt das: |
|
